NK CAT6 UTP JACK MODULE. TP STYLE, PK25

Descripción

El módulo de conectores Keystone de inserción NetKey® Cat 6 UTP RJ45 está diseñado para la terminación de cable de par trenzado de 4 pares, calibre 22-26 AWG. Cada módulo se somete a pruebas de fábrica para superar los requisitos de rendimiento estándar de la industria. Los contactos están chapados en oro de 50 micropulgadas para un rendimiento superior. Los conectores están serializados individualmente y son compatibles con interfaces Keystone como placas frontales NetKey®, paneles de conexión modulares y cajas de montaje superficial.

Descripción

Características Generales

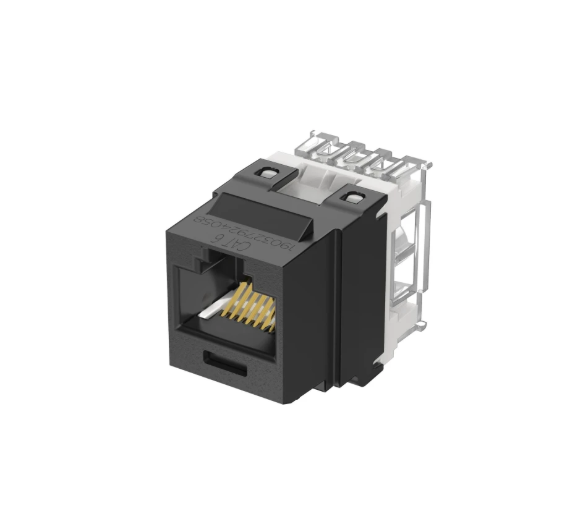

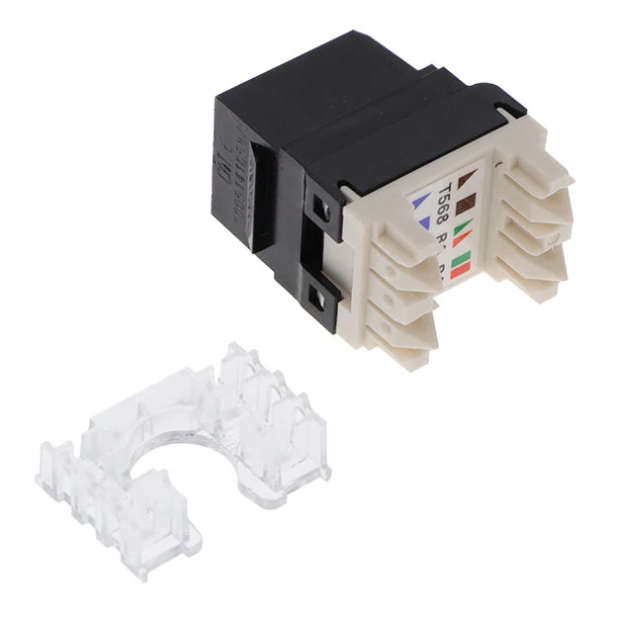

El módulo jack NK688MIW es un componente de conectividad Categoría 6/Clase E de 8 posiciones y 8 cables, diseñado para terminaciones de cable de par trenzado no blindado (UTP). Este dispositivo cumple con los requisitos de los estándares ANSI/TIA-568.2-D e ISO 11801, garantizando un soporte óptimo para aplicaciones que operan en frecuencias de hasta 250 MHz. Su diseño robusto y versátil permite una instalación eficiente en entornos de red de alta demanda.

Especificaciones Mecánicas y de Materiales

• Estilo de Terminación: Sistema de impacto estilo 110 (Punchdown).
• Material del Cuerpo: Fabricado en polímero ABS de alto impacto con clasificación de flamabilidad UL 94V-0.
• Contactos del Módulo: Enchapado en oro de 50 micropulgadas sobre níquel para asegurar una conductividad superior.
• Compatibilidad de Calibre: Soporta conductores de cobre sólido o trenzado de 22 a 26 AWG.
• Aislamiento del Conductor: Compatible con diámetros de aislamiento de hasta 0.048 pulgadas.

Estándares y Cumplimiento Técnico

• Seguridad y Normativa: Cumple con las certificaciones UL 1863 y CAN/CSA-C22.2 (Archivo E129886).
• Interoperabilidad: Satisface los requisitos de la norma ANSI/TIA-1096-A para conectores modulares.
• Soporte Energético: Clasificado para aplicaciones Power over Ethernet (PoE) de hasta 100 vatios (IEEE 802.3bt tipo 4).
• Sostenibilidad: Producto conforme a la directiva ambiental RoHS.
• Dimensiones y Operación
  • Formato de Montaje: Diseño estilo Keystone estándar para integración universal en herrajes de red.
  • Rango Térmico: Operativo en temperaturas desde $-10^{circ}C$ hasta $65^{circ}C$.
  • Vida Útil: Testeado para resistir un mínimo de 750 ciclos de inserción de plug.
  • Identificación: Etiquetas universales integradas para esquemas de cableado T568A y T568B.
